LED曲面大屏触控解决方案

1、方案概述

本方案面向LED曲面大屏搭建触控功能模块，采用激光发射 + 红外摄像头接收光学定位信号，实现异形曲面大屏多点交互。系统由 LED 曲面屏、激光发射器阵列、红外摄像头组、触摸交互播控服务器以及播控软件构成。激光发射器沿屏体内环布设，生成贴合屏幕的红外光幕；外部摄像头采集光幕遮挡信号，软件解算触摸坐标，触发屏幕交互特效。

2、系统拓扑图与业务流程

2.1 系统拓扑层级

感知层：激光发射器阵列、红外接收摄像头组
处理层：触摸交互服务器，采集多路红外摄像头画面，计算触摸点坐标
应用层：交互播控服务器，接收触摸坐标指令，驱动LED大屏播放交互画面

拓扑链路：激光发射器输出红外光幕 ➫ 人体遮挡光幕 ➫ 红外摄像头采集画面 ➫ 触摸交互播控服务器解算输出 ➫ LED曲面屏输出交互可视化效果

2.2 业务流程

• 1. 系统上电，激光发射器阵列持续发射不可见激光光束，在LED屏幕表面形成完整覆盖屏幕的感应光幕；
• 2. 参观者手部触碰或靠近 LED 曲面屏，局部红外光束被遮挡，遮挡部位红外信号强烈；
• 3. 多路红外摄像头同步采集光幕状态，视频数据传输至触摸交互播控服务器，交互软件解算触控坐标；
• 4. 交互软件解算的控制信号实时传输到播控系统，触发预设交互动画、数据弹窗、画面切换；
• 5. LED 曲面大屏实时输出渲染交互效果，完成人机交互闭环。

3、核心功能

• 1.异形曲面触摸识别：支持圆弧区段和平直区段分区识别，配合红外摄像头，支持单点、多点触摸识别。
• 2.分区独立校准：圆弧区段和平直区段屏幕可独立校准参数，单区域故障不影响其余区域交互运行，系统可接入多达6个红外摄像头，不限激光发射器数量。
• 3.交互特效联动输出：触摸坐标实时推送至播控系统，支持点击触发数据面板展开、粒子特效、画面跳转、多媒体播放等交互业务。

4、方案优势

• 1.适配大尺寸异形曲面LED屏：本方案不受屏体弧度、超大尺寸限制，解决传统LED拼接曲面屏无适配交互功能的难题。
• 2.弯道无感应盲区：圆弧弯道位置激光发射器加密排布，跟随圆弧切线角度安装，保障转角光幕连续，消除触摸死角。
• 3.无死角覆盖：多达6个红外感应摄像头，感应区域无缝覆盖全屏，任何位置触控均无盲区。
• 4.成本优势：普通LED屏加装方案设备即可实现LED电容屏的触控效果，免去电容触控屏高溢价；触控设备成本相对固定、不随面积线性增长，超大屏单位触控成本大幅摊薄，屏越大越省钱。

5、系统搭建清单

6、应用场景

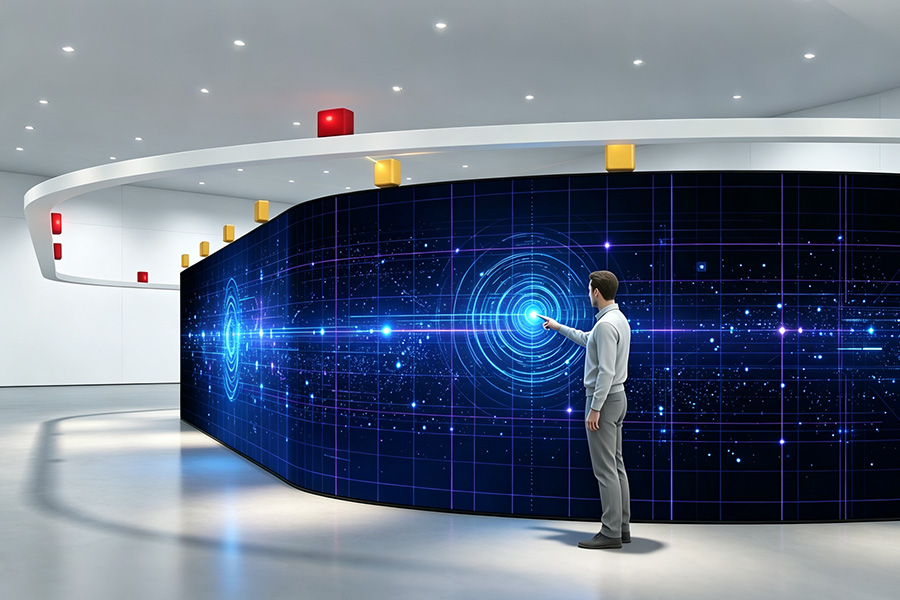

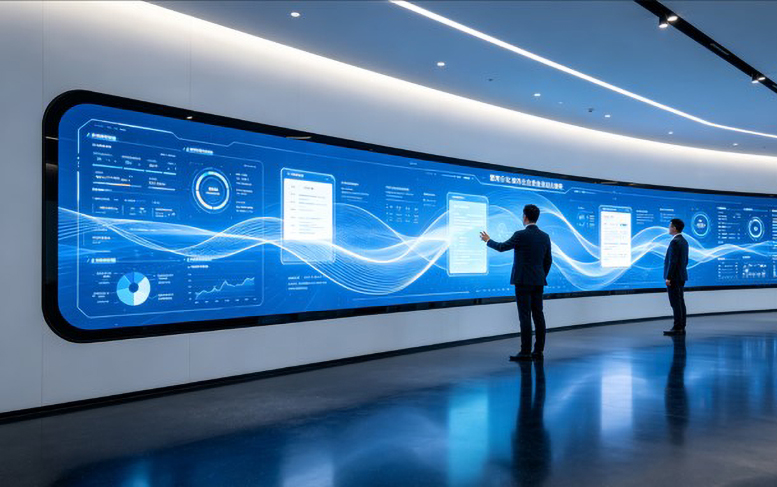

• 企业数字展厅：闭环跑道曲面大屏作为企业数字展示载体，访客触摸屏幕调取企业数据、技术介绍，实现沉浸式互动参观。

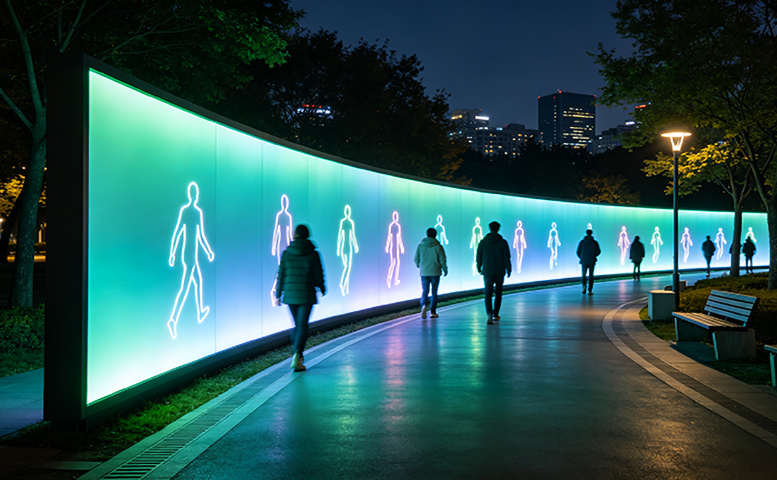

• 文旅公园互动屏：跑道式曲面交互屏幕，做互动叙事展项，触摸触发故事片段、多媒体视频播放。

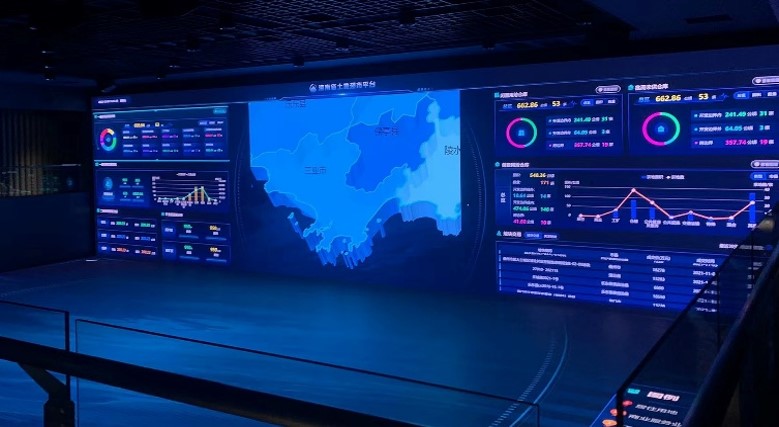

• 城市规划馆、科技馆：弧形闭环交互大屏，用于城市沙盘可视化、科普互动演示，参观者触摸调取地理信息、科普动画。

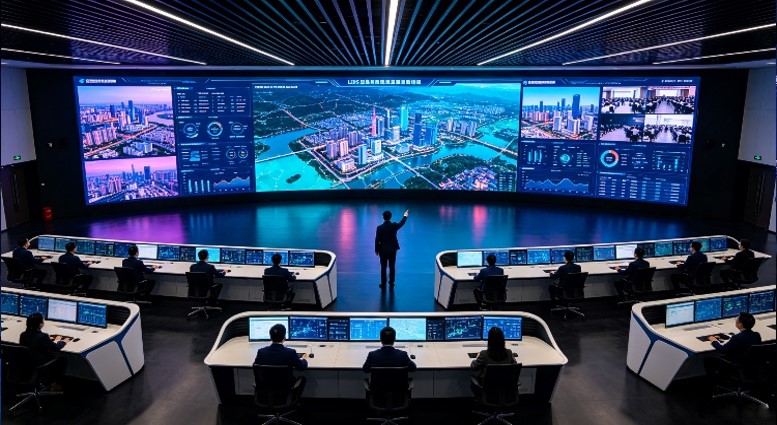

• 指挥展示中心：大尺寸异形交互大屏，实现触控调取业务数据，展开数据面板，可视化业务态势。
