深工SGP-4U视频拼接处理器
★ 采用纯硬件FPGA架构,无操作系统,无中毒与崩溃风险,运行稳定,可全年连续工作。
★ 单台设备支持同时带载LCD、LED、DLP等不同种类拼接屏。
★ 所有板卡支持热插拔,稳定性好,图像信号完全实时显示。
★ 支持输入多接口8K-16K信号保证所有输出同步,8K-16K显示不撕裂、不丢帧。
★ 支持4:4:4图像无损处理,不丢失任何像素细节,内部处理信号不丢不降帧,任何分辨率下60HZ不丢帧。
★ 单台设备同时支持普通拼接、点对点拼接,横拼,竖拼。输入输出画面分辨率点对点显示不拉伸变形,不丢失损伤像素。
产品详情

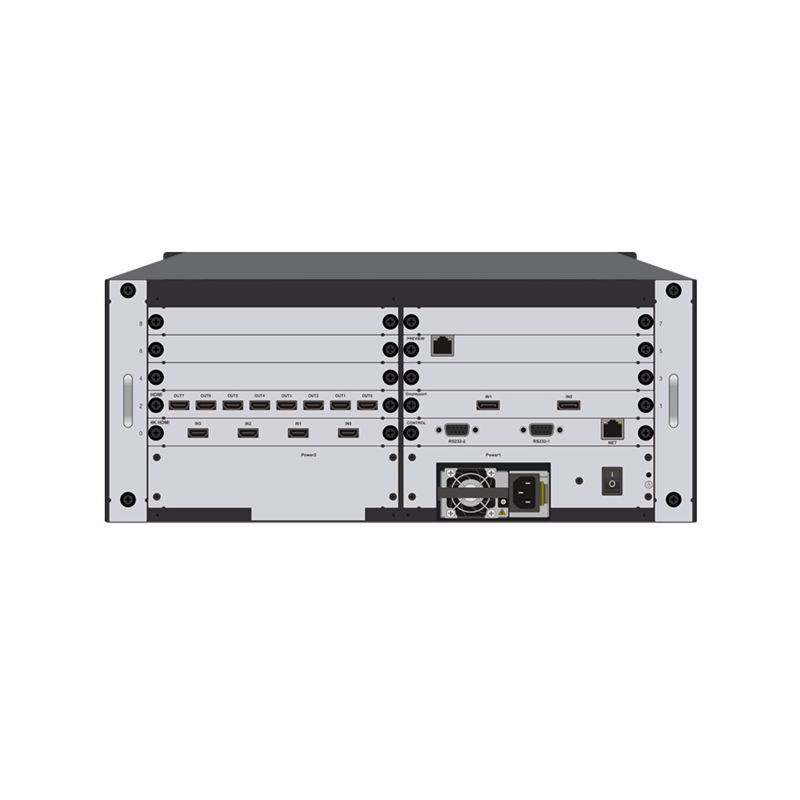

深工SGP-4U视频拼接处理器是一款针对小间距高画质的视频拼接处理器,整机采用模块化配置,插卡式结构,可根据用户需求灵活配置输入输出卡,支持输入输出卡热插拔,性能稳定,被广泛应用于演艺演出、交通指挥、展览展示、文旅、广播电视、教育科研、舞台租赁等领域。

深工SGP-4U基于 FPGA 系统架构和模块化设计,具有纯硬件架构的高效稳定,可支持各种接口模块进行灵活的个性化组合,维护简单,降低设备故障率。支持市面常见的 HDMI、DVI、DP、VGA和 IP 输入接口,支持 4K@60Hz 高清视频输入和输出;支持 EDID 管理和预监,输入源名称修改设置等操作,支持WEB管理,无需安装应用程序,可跨平台、跨系统进行访问及控制。
主要特点
★ 采用纯硬件FPGA架构,无操作系统,无中毒与崩溃风险,运行稳定,可全年连续工作。

★ 整机空间小,在标准19英寸机柜中,扩展至312路整机高度不超过13U。

★ 单台设备支持同时带载LCD、LED、DLP等不同种类拼接屏。

★ 所有板卡支持热插拔,稳定性好,图像信号完全实时显示。

★ 支持输入多接口8K-16K信号保证所有输出同步,8K-16K显示不撕裂、不丢帧。

★ 支持4:4:4图像无损处理,不丢失任何像素细节,内部处理信号不丢不降帧,任何分辨 率下60HZ不丢帧。

★ 单台设备同时支持普通拼接、点对点拼接,横拼,竖拼。输入输出画面分辨率点对点 显示不拉伸变形,不丢失损伤像素。

★ 输入输出接口分辨率可自定义为非标准 分辨率;支持在线修改EDID,无需第三方工具。

★ 支持输入输出图像裁剪,实现图像切边、局部放大等功能。

★ 支持故障检测功能,支持输入信号信息 检测功能,绿色,灰色标示。

★ 在使用中对板卡的工作状态及温度实时检测预览。

★ 冗余电源:支持双电源备份。

★ 支持全屏信号源预监、大屏图像回显功能,单卡最多支持16路信号同时预监和回显。

★ 处理器支持输入输出混插,带电热插拔。
输入板卡
8路DVI-D输入卡:   8路DVI-D输入卡,支持DVI信号输入,支持EDID管理,支持信号源裁剪。 支持最大1920x1200@60Hz分辨率,占用两个卡槽位置。
8路HDMI输入卡:   8路HDMI 1.3输入卡,支持HDMI(带HDCP)信号输入,支持EDID管理,支持信号源裁剪。 支持最大1920x1200@60Hz分辨率
4路HDMI输入卡:   8路HDMI 1.3输入卡,支持HDMI(带HDCP)信号输入,支持EDID管理,支持信号源裁剪。 支持最大1920x1200@60Hz分辨率
2路HDMI-4K@30 输入卡:   2路HDMI 1.4b输入卡,支持HDMI(带HDCP)信号输入,支持EDID管理,支持信号源裁剪。 支持最大4K分辨率
4路HDMI- 4k@30 输入卡:   4路HDMI 1.4b输入卡,支持HDMI(带HDCP)信号输入,支持EDID管理,支持信号源裁剪。 支持最大4K分辨率
2路DP 1.2-4k@60 输入卡:   2路Displayport 1.2输入卡,支持4K60Hz输入,支持EDID管理,支持信号源裁剪。 支持自定义分辨率输入,支持最大600Mhz像素速率
2路HDMI 2.0-4K@60 输入卡:   2路HDMI2.0输入卡,支持4K60Hz输入,支持EDID管理,支持信号源裁剪。 支持自定义分辨率输入,支持最大600Mhz像素速率
IP输入卡:   1个网口IP输入卡,可接入包括网络摄像头,计算机网络编码信号在内的IP网络编码信号支持信号源裁剪,支持4路4K、16路1080P、36路720P、64路D1信号。
信号预监卡:   8路DVI-D输入卡,支持DVI信号输入,支持EDID管理,支持信号源裁剪。 支持最大1920x1200@60Hz分辨率,占用两个卡槽位置。
输出板卡
8路DVI-D输出卡:   8路DVI-D输出卡,24+5针DVI-I接口,可通过转接头输出VGA信号,最大输出分辨率1920*1200@60Hz,支持自定义分辨率,占用两个卡槽位置。
4路HDMI输入卡:   4路HDMI 1.3输入卡,支持HDMI(带HDCP)信号输入,支持EDID管理,支持信号源裁剪。 支持最大1920x1200@60Hz分辨率。
8路HDMI输出卡:   8路HDMI输出卡,最大输出分辨率1920*1200@60Hz。
2路HDMI 2.0-4k60输出卡:   2路HDMI 1.4b输出卡,最大输出分辨率4K@60Hz。
多屏宝板卡:   1路DP输入支持4K60采集最宽最高都可设置6400分辨率,6路HDMI输出可自定义分辨率输出。
16路网口输出卡:   LED 拼接发送卡,最大带载 1040 万像素点,极限宽度 10240 像素,极限高度 10240 像素。占用两个卡槽位置。
设备规格
型号:   SGP-4U
主机:   4U主机
最大板卡数量:   9张(标配单电源,标配滚动字幕功能,标配底图功能,支持双冗余电源)
工作环境:   温度:5-35°C(40°-95°F),湿度:5%-95%(无冷凝)
存储环境:   -10℃~+60℃;0%RH~80%RH,无冷凝
产品尺寸:   482㎜宽×178㎜高×302㎜长(不含挂耳)
产品重量:   约9.75Kg
配件:   电源线*1、网线*1、检测报告*1、测试报告*1、合格证*1、装箱单*1
